產品介紹

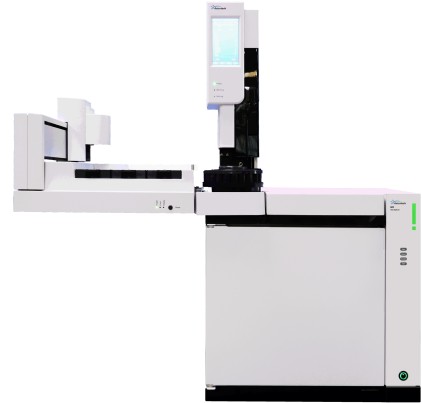

1.1 M2高性能氣相色譜儀

?支持同時安裝兩個進樣口，兩個檢測器。

?所有進樣口檢測器均采用電子流量控制，壓力控制精度0.01psi。最多可安裝4個電子流量控制模塊，提供多達8個氣路通道。

?輸出信號本地數字化處理，最小化外部干擾，提高了信號傳輸的穩定性，有效的規避了潛在的質量問題，更加精準可靠。

?最多可搭載2個氣體閥。

?可提供5個獨立加熱區（不含柱溫箱）。

?自動液體進樣器完全整合到主機及工作站的控制中，可提供19位、22位、24位、100位及150位多種配置。

?可兼容各國內外品牌的頂空、熱解吸、吹掃捕集等外圍設備。

?可通過本地彩屏、手機、平板電腦、電腦工作站同時接入，按優先級進行控制。

柱溫箱

? 操作溫度范圍：高于環境溫度 +4 °C 至425°C

? 溫度設定值精度：0.1 °C

? 支持 40 階柱箱升溫梯度，40 個恒溫平臺，可梯度降溫

? 最大升溫速率：80 °C/min

? 最長運行時間：9999.99 min

? 柱箱冷卻降溫，從 450 °C到 50 °C 需要 6.5 min

進樣口

? 最多能安裝兩個進樣口

? 電子流量控制模塊

? 進樣口類型可選：

- 隔墊吹掃填充柱進樣口

- 分流/不分流毛細管進樣口

分流/不分流進樣口

? 最高使用溫度：400 °C。

? 柱頭壓力設定范圍0-100psi

? 壓力控制精度為±0.01 psi

? 適用于所有毛細管柱（內徑從 50 μm到 530 μm）

? 分流比可達 7500:1，避免色譜柱超載。

? 具備隔墊吹掃功能。

? 具備載氣節省模式（支持二階載氣節省）

? 支持分流/不分流/脈沖分流/脈沖不分流進樣模式

? 色譜柱流量控制模式：恒壓模式和梯度壓力（十一階梯度）模式，恒流模式或梯度流量（十一階梯度）模式

? 總流量設定范圍：

N2: 從 0 到 200 mL/min

H2或 He：從 0 到 1250 mL/min

填充柱進樣口

? 最高使用溫度：400 °C。

? 柱頭壓力設定范圍0-100psi

? 壓力控制精度為±0.01 psi

? 可接 1/4 英寸和 1/8 英寸填充柱以及0.530 mm的毛細管柱

? 具備隔墊吹掃功能

? 總流量設定范圍：

N2: 從 0 到 200 mL/min

H2或 He：從 0 到 1250 mL/min

檢測器

? 所有檢測器都有電子流量控制和電子開/關控制

? 可同時安裝兩個一樣的檢測器。

現有檢測器類型：

火焰離子化檢測器 (FID)

? 最高使用溫度：425 °C

? 最低檢測限（對十六烷）：< 3pg C/s

? 線性動態范圍：>10⁷

? 數據采集速率高達 100Hz

? 定性重復性: ＜0.1%

? 定量重復性: ＜2.0%

微池熱導檢測器 (TCD)

? 最高使用溫度：400 °C

? 最低檢測限：800 pg 丙烷/mL，以氦作載氣

? 靈敏度：80000 mV*mL/mg

? 線性動態范圍：> 10⁵

? 檢測器開啟后5分鐘內可達到平衡

? 兼容填充柱和毛細柱

1.2 自動進樣器

可選配19位、22位、24位、100位及161位液體自動進樣器

19位液體自動進樣器技術參數

5.0 英寸的可視化人機交互式觸控界面

提供多種模式的 I/O 口，兼容不同廠家的氣相色譜

可擴充 161 位多功能大位數樣品盤

支持雙塔進樣，同步進樣的時間重現性小于 1/1000 秒

注射器規格：1、5、10、25、50、100、250、500(單位: μl)

樣品盤位數：22 位樣品盤，可擴展 161位樣品盤

樣品瓶位：19 位（可擴展至 150 位）

溶劑瓶位：2 位（可擴展至 6 位）

廢液瓶位：1 位（可擴展至 5 位）

每瓶進樣次數：1～99 次

最大時間間隔：999 分

最小進樣量：0.01μl

最大進樣量：250μl

方法選擇：1～20 個

最大清洗針次數：99 次

最大泵樣次數：99 次

最大泵樣間隔：5000 毫秒

粘度延時：0～60s

進樣前、后駐留時間：0～120s

進針速度：快速、慢速、用戶自定義

抽取、進樣速度選擇：快速、慢速、用戶自定義

進樣模式：常規、連續、樣品+L1、樣品+L1+L2、PTV

控制方式：間隔自控、信號反控、PC 控制

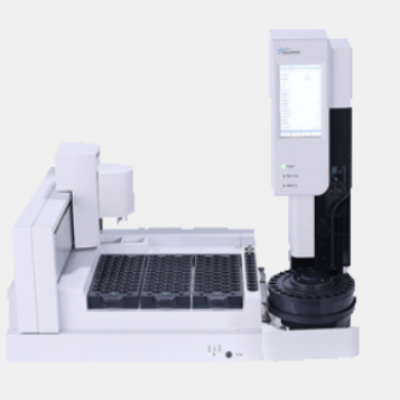

161位樣品盤技術參數

可根據客戶需求加入不同規格的樣品盤，不同規格的樣品盤可以隨時切換

自動空瓶檢測，檢測位無樣品時，會自動跳過進行下一瓶位的檢測

樣品直線抓取，可有效的提高工作效率

可拓展紅外掃描功能，自動識別待測樣品

可擴展樣品加熱或冷卻模塊，滿足用戶對樣品溫度的多種要求

可擴展樣品混合模塊

1.3 PC端軟件工作站（UniStation）

? 支持圖形化顯示儀器參數，方便用戶直觀查看狀態；

? 支持雙序列獨立運行，互不干擾；

? 序列編輯支持表格模式，可以批量復制粘貼刪除序列信息；

? 實時譜圖上可以顯示各個組分的保留時間區間；

? 組分的峰面積和濃度支持公式編輯計算，實現多個峰的加和統計等功能；

? 工作站具備插件功能，可以擴展不同插件，實現對外部設備的控制。

? 可遠程在線升級色譜工作站，工程師無需上門。

? 不借助網絡版軟件即可一臺電腦控制6臺儀器。

? 方法預覽：可模擬方法運行狀態，進行樣品分析前通過圖形化方式模擬方法運行，檢查方法設置的合理性和準確性，同時也可精準的調整影響樣品分析的具體參數；

? 數據處理方法隨原始譜圖一起綁定，可隨時溯源分析結果，不受其他方法影響；

? 若工作站中斷未正常采集數據或意外刪除，可通過與觸控屏同步恢復丟失數據；

? 批處理功能：數據處理方法修改后，可一鍵選擇批處理其他目標數據。對大量的歷史數據批處理分析。

? 保留時間糾偏功能：數據采集保留時間發生漂移的情況下，通過算法進行糾偏，避免定性偏差

? 數據匯總功能：可對某一序列或某時間段所有的樣品分析結果在同一頁面進行匯總預覽，無需逐個打開數據文件即可查看所有數據結果，并可以通過查看各個組分的歷史趨勢圖。

? 數據輸出符合主流LIMS系統對格式的要求

? 可自定義報告模板

可選配TVOC、NMHC、土壤中石油烴等分析專用軟件

可選配TOGA、RGA、天然氣熱值分析等專用軟件

兼容PONA、烯烴芳烴分析、模擬蒸餾等第三方軟件

1.4 網頁版工作站（UniExpress）

兼容多種終端設備：電腦、平板、手機

支持多種不同版本的操作系統：Windows、Mac、國產Linux

經授權無需安裝工作站可通過瀏覽器遠程進行儀器控制、數據分析及故障診斷

所有功能菜單平鋪化處理，操作界面一目了然

一鍵自動生成校準曲線，無需繁瑣的手動步驟

數據處理方法隨原始譜圖一起綁定，可隨時溯源分析結果，不受其他方法影響

若工作站中斷未正常采集數據或意外刪除，可通過與觸控屏同步恢復丟失數據

數據處理方法修改后，可一鍵選擇批處理其他目標數據

數據輸出符合主流LIMS系統對格式的要求

可自定義報告模板

可選配TVOC、NMHC、TOGA、RGA、天然氣熱值分析、土壤中石油烴分析專用軟件

兼容PONA、烯烴芳烴分析、模擬蒸餾等第三方軟件

可通過工作站直接訪問視頻學習文件，更多資料掃描二維碼可直接獲取

1.5 網絡化工作站（UniMeta）

工作站為服務器/客戶端模式，數據集中存儲在服務器端，客戶端用戶只能訪問和操作數據；

工作站兼容多種終端設備：電腦、平板、手機，用戶可以在不同終端登錄工作站操作；

工作站支持不同版本的操作系統：Windows、Mac、國產Linux；

一套工作站可以連接至少10臺以上儀器；

用戶電腦經授權無需安裝工作站可通過瀏覽器遠程進行儀器控制、數據分析及故障診斷；

支持多級權限管理，可以對不同的用戶針對不同儀器分配不一樣的操作權限；

所有功能菜單平鋪化處理，操作界面一目了然，用戶可以自定義視圖顯示風格；

支持圖形化顯示儀器參數，方便用戶直觀查看狀態；

提供方法預覽功能：可模擬方法運行狀態，進行樣品分析前通過圖形化方式模擬方法運行，檢查方法設置的合理性和準確性；

序列編輯支持表格模式，可以批量復制粘貼刪除序列信息；

數據處理方法修改后，可一鍵選擇批處理其他目標數據；

靈活的自定義報告模板，用戶可以自定義結果/積分/校正表格的背景色字體等樣式，并可以通過公式對數據進行篩選。

 1.6 智能化儀器管理系統(UniMind)

多實驗室、多種類儀器包括相關配套設備統一管理

遠程攝像頭實時查看實驗室整體概況

根據需要可記錄地理位置信息

數據看板直觀顯示，儀器狀態實時查看、跟蹤，相關信息全程記錄

可設定預警范圍，數據異常時可通過顏色、聲音或微信、電話等方式通知

用戶或廠家工程師可通過系統了解故障的原因并通過遠程支持或處理

儀器故障及處理過程可全程記錄在系統，以便后期查閱

所有設備數據自動保存至本地服務器或云端

可進行數據審核、統計、報告輸出

手機終端APP可與UniMind管理系統聯動，接受信息，查看狀態等
